| Luogo di origine: | Shenzhen Cina |
|---|---|
| Marca: | Soulin |
| Certificazione: | ISO9001&ISO14001 |
| Numero di modello: | Connessione BtoB |
| Quantità di ordine minimo: | 2K |
| Prezzo: | Negotiable |
| Imballaggi particolari: | scatola, tubo, bobina di nastro |
| Tempi di consegna: | 10-12days |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 50k al mese |
| Applicazione: | PCB | Intonazione: | 0,5 |
|---|---|---|---|
| Spillo: | 8-100 Pin | Tipo di connettore: | PCB |
| resistere alla tensione: | 1000 V CA/1 min | Intervallo di temperatura: | -40℃~+105℃ |
| Evidenziare: | Connettore scheda-scheda 50 pin,connettore scheda-scheda altezza 5,0 mm |
||

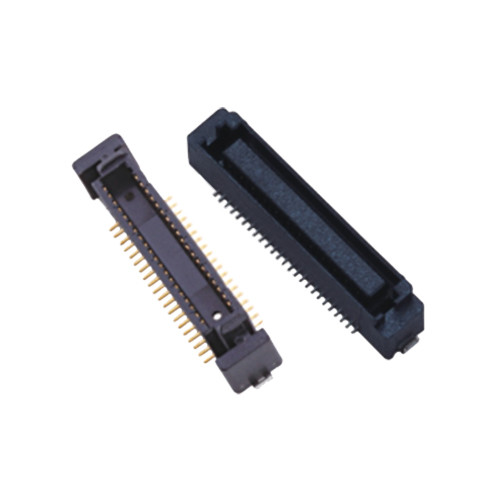

0,5 mm altezza passo 5,0 mm connettore scheda-scheda 50 pin nero connettore personalizzato da 8p a 100p
definizione del connettore scheda-scheda
I connettori scheda-scheda sono i connettori più potenti tra tutti i tipi di connettori in termini di capacità di trasmissione.
I connettori scheda-scheda (BTB) vengono utilizzati per collegare circuiti stampati (PCB), componenti elettronici che contengono un modello conduttivo stampato sulla superficie della base isolante in modo accurato e ripetibile.Ogni terminale su un connettore BTB è collegato a un PCB.Un connettore BTB include un alloggiamento e un numero specifico di terminali.Il terminale è realizzato in materiale conduttivo (principalmente lega di rame) e placcato per migliorare la conduttività e l'antiruggine.I terminali trasmettono la corrente/segnale tra PCB collegati da BTB;l'alloggiamento è realizzato in materiale isolante (principalmente plastica).
Principali applicazioni
Viene utilizzato principalmente nel sistema di alimentazione elettrica, nelle reti di comunicazione, nella produzione finanziaria, negli ascensori, nell'automazione industriale, nelle apparecchiature mediche, nelle apparecchiature per ufficio, negli elettrodomestici, nella produzione militare e in altri settori.
specifiche
Il passo principale dei connettori scheda-scheda è 0,4 mm, 0,5 mm, 0,635 mm, 0,8 mm, 1,00 me 1,27 mm.Alta temperaturamateriale isolante in plastica (UL94V-0): PA9T (può soddisfare la saldatura ad onda, saldatura a riflusso due processi)

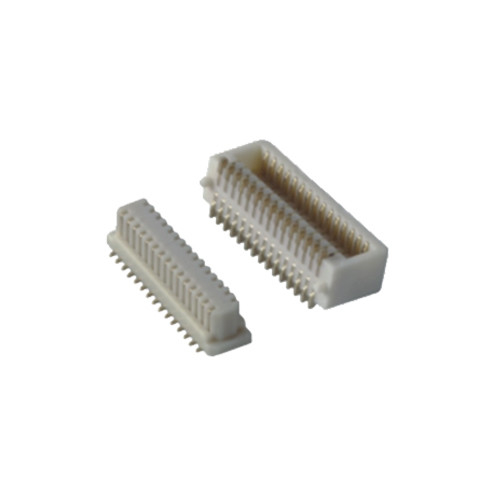

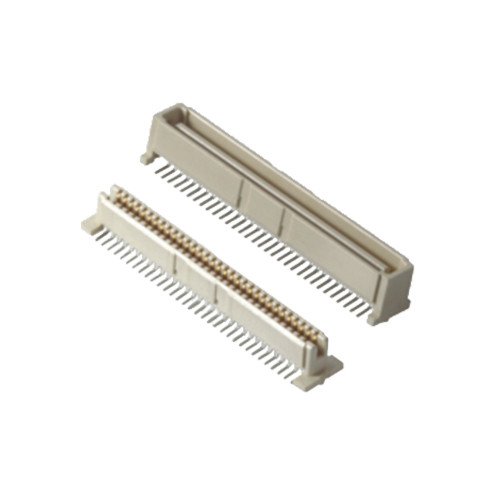

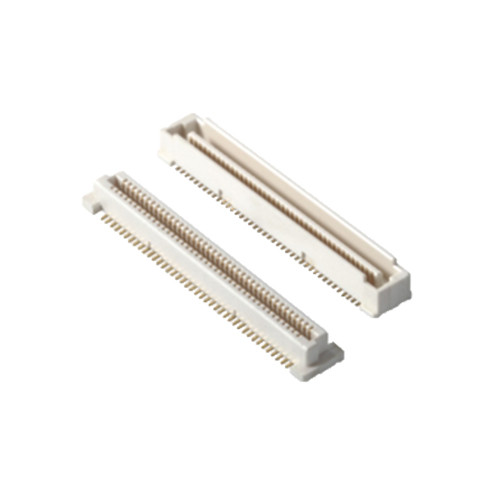

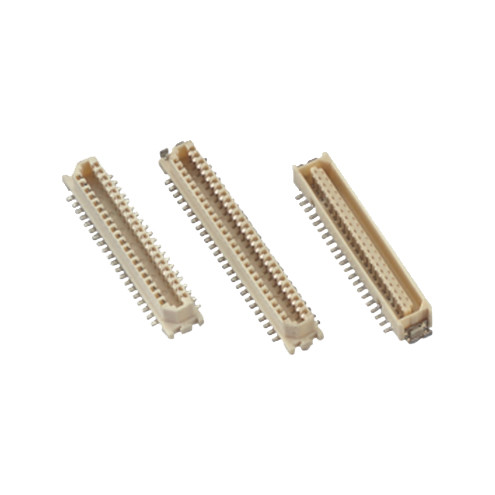

Il colore della plastica isolante può essere suddiviso in nero, beige
Materiale terminale contatto hardware: ottone
In primo luogo, iniettiamo la plastica isolante e premiamo il terminale di contatto hardware secondo i requisiti, e placcato il terminale di contatto hardware con nichel e poi oro o argento, stagno brillante, stagno senza stagno, semi-oro, ecc. secondo i requisiti .
Infine, i terminali di contatto hardware vengono assemblati sull'isolante plastico secondo le dimensioni richieste dall'attrezzatura speciale.
| Colore | Nero |
| Materiale isolante | Poliestere (UL94V-0) |
| Valutazione attuale | 5.0Amp |
| Resistenza di contatto | 20mΩ MAX |
| Resistenza alla tensione | 1000 MΩ min |
